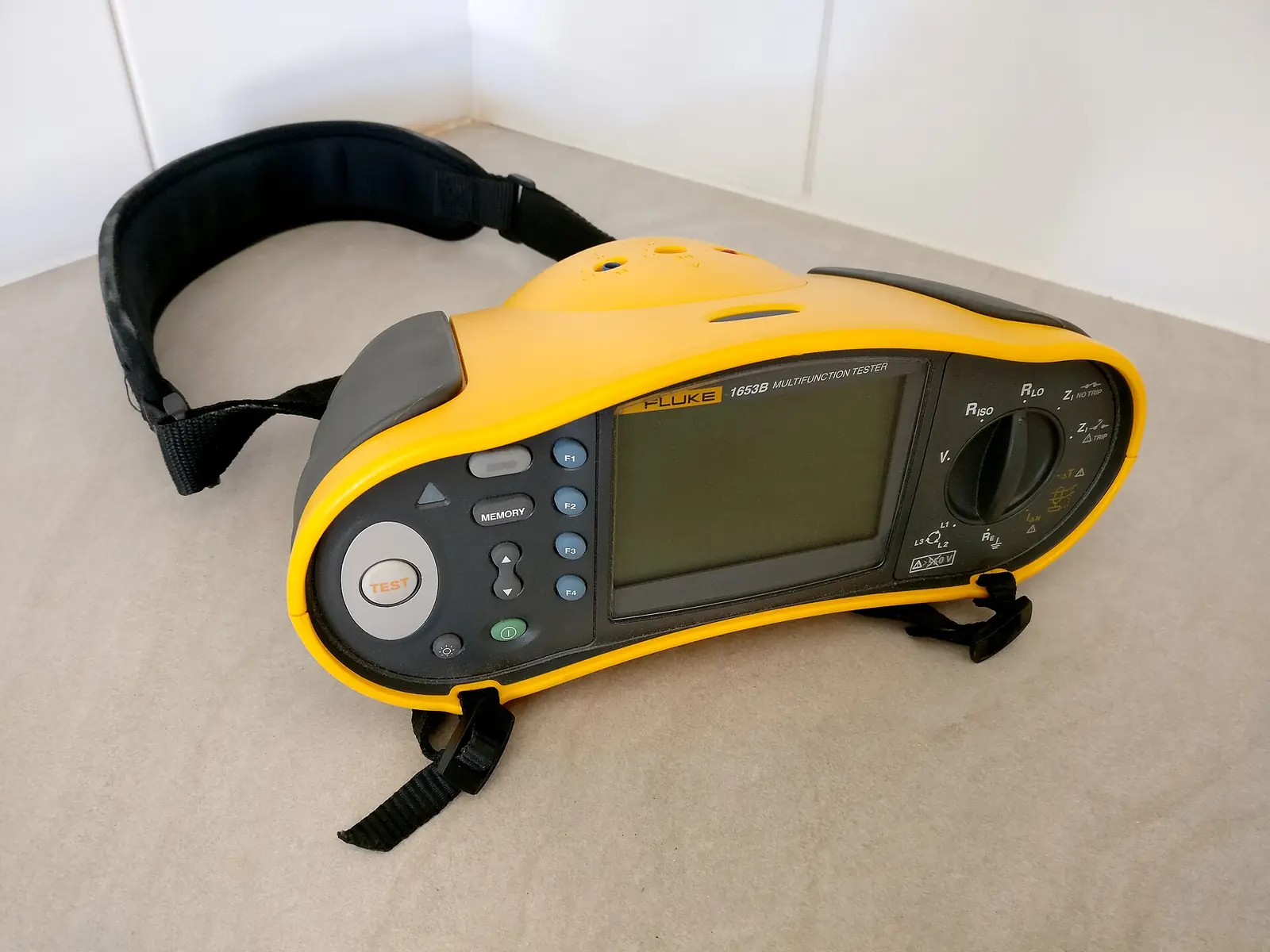

Όργανο μετρήσεων ηλεκτρικών εγκαταστάσεωνΦωτ.: Santeri Viinamäki · CC BY-SA 4.0 · Wikimedia Commons

Πώς βγαίνει η κάθε μέτρηση, χειρισμό με χειρισμό

Διάλεξε καλώδιο, βάλ' το στον ακροδέκτη, πήγαινε το άλλο άκρο στο σημείο της εγκατάστασης, γύρισε τον επιλογέα και πάτα START. Δες τι θα έδειχνε το όργανο — και αν είναι φυσιολογικό ή εύρημα.

Άνοιγμα σε πλήρη οθόνη
6μετρήσειςΌλες αντιστοιχισμένες στο πρωτόκολλο ελέγχου
49σενάριαΚάθε αποτέλεσμα με ρητό συμπέρασμα
ΕΛΟΤ 60364κριτήριαΊδια όρια με τον έλεγχο της ΥΔΕ

Δουλεύει μαζί με τη Γεννήτρια ΥΔΕ

Η Γεννήτρια ΥΔΕ σου ζητάει να γράψεις Riso, Zs, αντίσταση γείωσης, χρόνους ΔΔΕ. Εδώ μαθαίνεις πώς βγαίνουν αυτά τα νούμερα και τι σημαίνουν. Τα κριτήρια αποδοχής είναι κοινά και στα δύο εργαλεία — αν μια τιμή περνάει εδώ, περνάει και στον έλεγχο προ-υποβολής.

Νέα παροχή ή εργοταξιακή; Τρεις μετρήσεις δεν γίνονται ακόμη

Ο ΔΕΔΔΗΕ ζητάει ΥΔΕ για να βάλει τον μετρητή — αλλά χωρίς μετρητή δεν υπάρχει τάση. Είναι η πρώτη ερώτηση του εργαλείου, πάνω από τις μετρήσεις: διάλεξε «Μη οριστικοποιημένη» και ο κόσμος γυρίζει σε χωρίς τάση, δείχνοντας τι συμπληρώνεις τώρα και τι μένει:

✔ Γίνονται τώρα — μπαίνουν στη «μη οριστικοποιημένη»3.1 συνέχεια · 3.2 μόνωση — το όργανο δίνει τη δική του πηγή και μάλιστα απαιτεί νεκρό κύκλωμα. 3.5 γείωση — μέθοδος τεσσάρων καλωδίων, αρκεί το ηλεκτρόδιο να είναι προσβάσιμο.
✘ Μένουν για την «οριστικοποιημένη»3.4 · 2.2 βρόχος Zs · 2.4 · 3.3 ΔΔΕ · 2.3 ακολουθία φάσεων — μετρούν το δίκτυο. Ξετσεκάρονται στο Πρωτόκολλο και γράφονται αναλυτικά στις παρατηρήσεις.

Μετά την ηλεκτροδότηση επιστρέφεις, τις ολοκληρώνεις, και υποβάλλεις νέα ΥΔΕ «οριστικοποιημένη» εντός 45 ημερών — ΥΑ 101195/2021 άρθρο 4 παρ. 6. Ποια ΥΔΕ χρειάζεται η περίπτωσή σου · η ροή του έργου βήμα-βήμα

Άνοιξε τον προσομοιωτή σε «μη οριστικοποιημένη»
3.1

Συνέχεια αγωγών

Μηδενισμός καλωδίων, και κρίση έναντι της υπολογισμένης αντίστασης του αγωγού — όχι έναντι σταθερού ορίου.

3.2

Αντίσταση μόνωσης

500 V DC, SPD και ηλεκτρονικά αποσυνδεδεμένα, και τι σημαίνει το «>» της πλήρους κλίμακας.

3.4 · 2.2

Βρόχος σφάλματος Zs

Το ΔΔΕ που πέφτει στη μέτρηση, η θέση Ra15mA, και το όριο για ΤΟΝ ΔΙΚΟ ΣΟΥ αυτόματο.

2.4 · 3.3

Δοκιμές ΔΔΕ

Χρόνοι απόζευξης, ράμπα, τάση επαφής — και γιατί στο ½ I∆n το «> 999 ms» είναι το σωστό.

3.5

Αντίσταση γείωσης

Μέθοδος 3P με τέσσερα καλώδια, τα μηνύματα rP και rC, και το κριτήριο R_A × I∆n ≤ 50 V.

2.3

Ακολουθία φάσεων

123 ή 213, και οι πράξεις μνήμης του οργάνου — SAVE, RCL, PLA.

Φύλλο μετρήσεων για εκτύπωση. Κάθε μέτρηση που κάνεις γράφεται σε πίνακα στο τέλος του εργαλείου — με την ένδειξη, το συμπέρασμα και το κριτήριο. Τυπώνεται με το κουμπί «Εκτύπωση της συνεδρίας» μέσα στο εργαλείο, όχι με το Ctrl+P του φυλλομετρητή. Δίπλα του υπάρχει και κενό φύλλο καταγραφής για το πεδίο, με τα πεδία και των έξι μετρήσεων.

Οι τιμές του προσομοιωτή είναι εκπαιδευτικές και δεν μεταφέρονται πουθενά. Καμία δεν περνάει αυτόματα στη Γεννήτρια ΥΔΕ και καμία δεν πρέπει να γραφτεί σε πραγματικό πρωτόκολλο. Στην ΥΔΕ μπαίνει μόνο ό,τι μέτρησες εσύ, με το όργανό σου, στην εγκατάσταση που υπογράφεις.

Εκπαιδευτικό εργαλείο. Δεν υποκαθιστά το εγχειρίδιο του κατασκευαστή, το πρότυπο, ούτε την κρίση και την ευθύνη του αδειούχου που υπογράφει. Χειρισμός υπό τάση γίνεται μόνο από αδειούχο, με τα προβλεπόμενα ΜΑΠ. Επαλήθευσε τη συνδεσμολογία στο δικό σου όργανο: το εγχειρίδιο αποδίδει διαφορετικά την αντιστοίχιση χρώματος καλωδίου σε ακροδέκτη σε διαφορετικά κεφάλαια — μέσα στο εργαλείο υπάρχει διακόπτης για να δηλώσεις ποια ισχύει στο δικό σου.

Ανεξάρτητο εκπαιδευτικό εργαλείο της TechSafe Engineering. Δεν σχετίζεται, δεν συνδέεται και δεν έχει εγκριθεί από την HT Instruments S.p.A. Οι ονομασίες «HT» και «MACROTEST» είναι εμπορικά σήματα των δικαιούχων τους και χρησιμοποιούνται εδώ αποκλειστικά για την περιγραφή του οργάνου στο οποίο αναφέρεται το υλικό.

Ο προσομοιωτής δείχνει πώς μετράς. Οι υπολογιστές λένε τι πρέπει να βγει.

Ίδια πρότυπα, διαφορετική δουλειά: εδώ εξασκείσαι στον χειρισμό του οργάνου· εκεί υπολογίζεις τιμές μελέτης πριν πας στο πεδίο.

Βρόχος σφάλματοςZs,max ανά αυτόματο και χρόνο απόζευξηςΓείωσηR_A × I∆n ≤ 50 V, διαστασιολόγηση ηλεκτροδίωνΔΔΕΕπιλογή τύπου, I∆n και επιλογικότητα
